Le relevé 3D par balayage laser s’est imposé dans l’industrie, le génie civil et la conservation du patrimoine, mais les chiffres annoncés sur les fiches techniques laissent souvent les décideurs perplexes. Entre précision de laboratoire et exactitude obtenue sur un chantier réel, l’écart peut être significatif. Cette généralisation pose directement la question du scanner laser terrestre fonctionnement précision dans des conditions réelles.
Comprendre le scanner laser terrestre fonctionnement précision est donc la première étape avant d’engager un projet de numérisation, de maquette BIM ou de contrôle dimensionnel. Nous détaillons ici le principe de mesure, les niveaux de performance réellement atteignables, les facteurs qui dégradent les résultats et les critères de choix d’un équipement adapté à votre besoin.
Scanner laser terrestre fonctionnement précision 2026
Temps de lecture : ~12 min
- Qu’est-ce qu’un scanner laser terrestre 3D
- Scanner laser terrestre fonctionnement précision, le principe de mesure
- Quelle précision réelle attendre d’un scanner laser 3D
- Les facteurs qui dégradent la précision d’un nuage de points TLS
- Scanner laser terrestre vs scanner décapage laser, deux usages du laser
- Critères de choix d’un scanner laser 3D selon votre application
- Améliorer le recalage et la qualité du nuage de points
- Des applications qui vont de la topographie au jumeau numérique
- Aller plus loin avec le scanner laser terrestre
- En résumé : scanner laser terrestre, fonctionnement et précision
- FAQ
Qu’est-ce qu’un scanner laser terrestre 3D
Définition et principe général

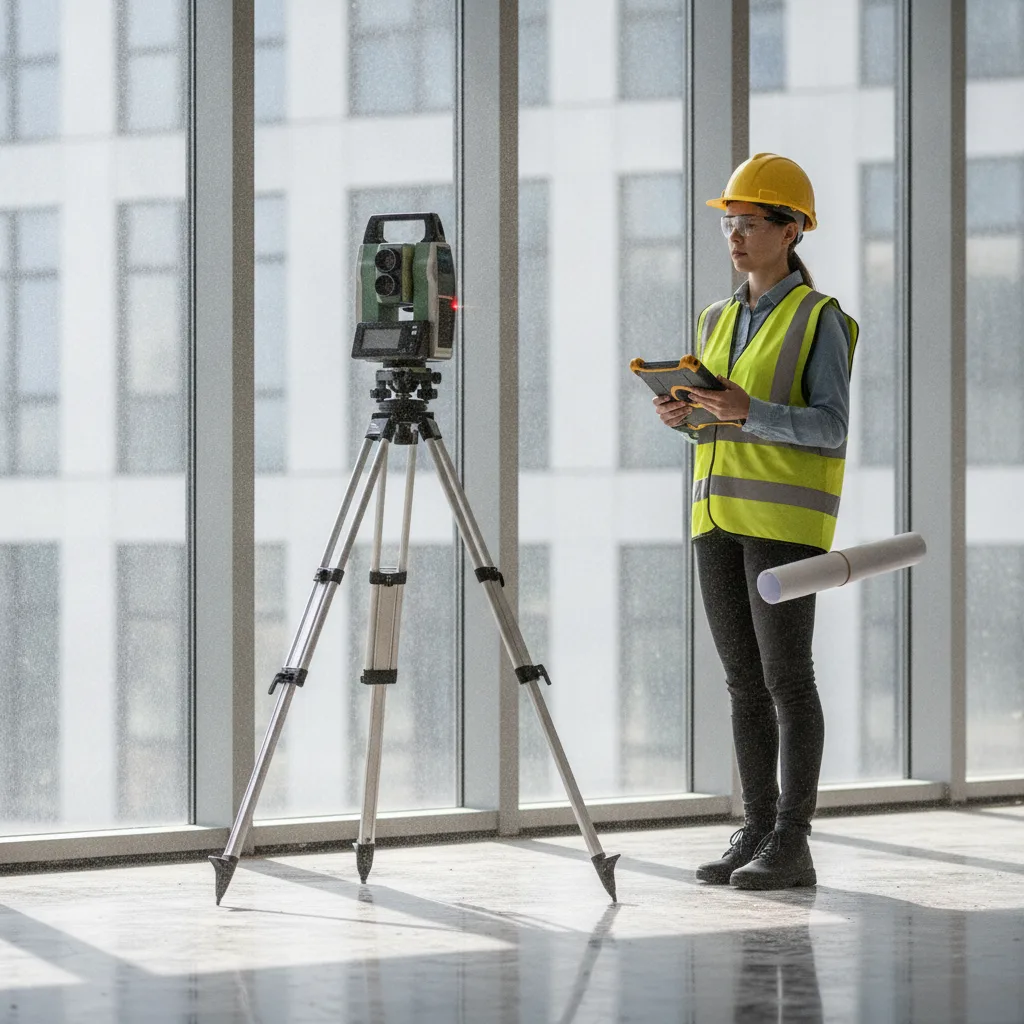

Un scanner laser terrestre, désigné par l’acronyme TLS pour Terrestrial Laser Scanner, est un instrument de télémétrie laser monté le plus souvent sur trépied. Il mesure une distance oblique entre l’appareil et chaque point de la surface observée, tout en enregistrant simultanément l’angle horizontal et l’angle vertical de visée grâce à des encodeurs internes.
La combinaison de ces trois informations permet de calculer les coordonnées tridimensionnelles de chaque point mesuré, et donc de reconstituer un nuage de points 3D composé de plusieurs millions, voire de plusieurs centaines de millions de points.
La particularité du TLS tient à son caractère sans contact et sans réflecteur. Le faisceau collecte l’information géométrique directement sur la surface, sans cible collée ni accès physique à l’objet mesuré. C’est ce qui rend la technologie si pertinente pour relever une charpente inaccessible, une façade classée, un ouvrage d’art en exploitation ou une ligne de production qui ne peut pas être arrêtée longtemps.
Le résultat brut, le nuage de points, devient ensuite une matière exploitable, nettoyée, segmentée, maillée puis exportée vers un logiciel de CAO ou vers une maquette BIM.
Scanner laser terrestre fonctionnement précision, le principe de mesure
Cycle d’acquisition d’un scanner laser terrestre
Le cycle d’acquisition suit toujours la même logique. L’appareil émet une impulsion ou une onde laser continue vers la surface, mesure le temps de retour ou le déphasage du signal réfléchi, lit les angles de visée, calcule les coordonnées du point, puis répète l’opération à très grande vitesse en balayant l’ensemble du champ accessible.
Les scans réalisés depuis plusieurs positions sont enfin assemblés dans un référentiel commun, étape que l’on appelle le recalage de stations, avant un éventuel géoréférencement.
Deux méthodes de télémétrie dominent le marché. Le scanner laser temps de vol calcule la distance à partir du temps nécessaire au faisceau pour effectuer l’aller et le retour entre l’instrument et la cible. Cette approche reste la plus adaptée aux longues portées et aux grands volumes, carrières, tunnels, halls industriels, ouvrages linéaires.
Le scanner laser différence de phase compare la phase du signal émis à celle du signal reçu. Il offre une vitesse de scan nettement supérieure et une densité de points très élevée, ce qui le rend performant sur les relevés détaillés à courte et moyenne distance, typiquement l’intérieur d’un bâtiment ou un atelier. Certains modèles hybrides combinent les deux principes afin d’élargir la plage d’utilisation, comme le relèvent des travaux de métrologie géodésique publiés chez Springer.

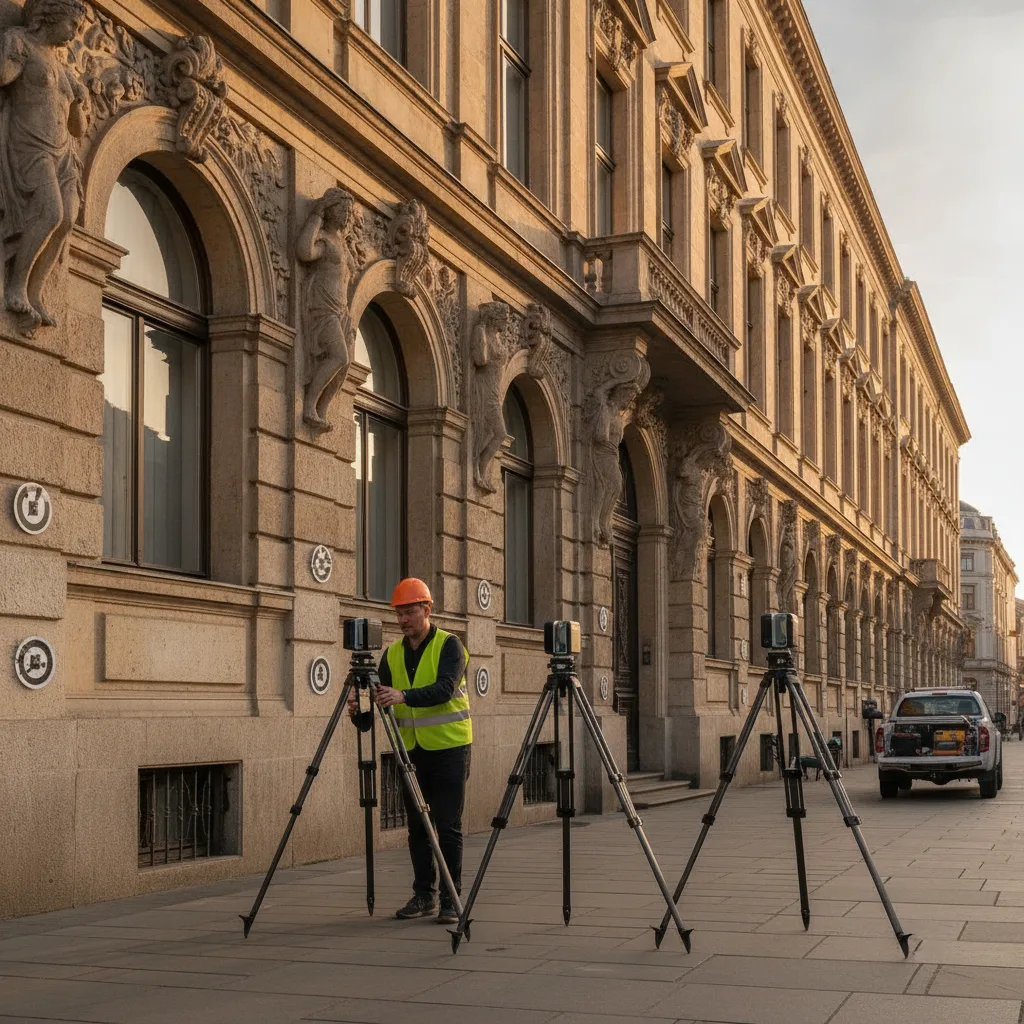

À cette distinction s’ajoute celle entre scanner laser statique trépied mesure et systèmes mobiles. Le scanner statique, installé sur une base stable, reste la référence en matière d’exactitude géométrique. Les systèmes mobiles, portés en sac à dos, montés sur véhicule ou sur plateforme robotisée, privilégient la productivité et la couverture, mais leur qualité dépend fortement du suivi de trajectoire et de la qualité du recalage.
Quelle précision réelle attendre d’un scanner laser 3D
Précision théorique et précision sur le terrain
Les spécifications constructeurs évoquent couramment une précision de distance de l’ordre de 1 mm augmentée de 10 ppm, associée à une précision angulaire de quelques millièmes de degré. Ces mêmes essais en conditions contrôlées montrent des écarts géométriques généralement compris entre 1 et 2 mm pour les appareils testés, ce qui valide la notion de précision scanner laser 3D millimétrique, mais uniquement dans une configuration maîtrisée.
Sur le terrain, la réalité est différente. Des évaluations expérimentales relayées par la littérature scientifique situent la précision relative des mesures TLS entre 4 et 8 mm selon la configuration de numérisation retenue. Une étude de cas publiée dans PLOS ONE rapporte pour sa part une erreur systématique inférieure à 4 mm à 50 m de distance pour l’équipement étudié. Ces valeurs ne sont pas contradictoires, elles décrivent simplement des conditions différentes, distance de visée, résolution angulaire, géométrie des stations et nature des surfaces.
Il est également essentiel de ne pas confondre quatre notions souvent mélangées dans les discussions de projet. La précision désigne la proximité entre la mesure et la valeur réelle. La résolution correspond à la capacité à distinguer deux détails rapprochés. La densité de points traduit le nombre de points acquis par unité de surface. L’exactitude globale, enfin, qualifie le résultat final après assemblage, géoréférencement et contrôle qualité. Un nuage très dense n’est donc jamais automatiquement plus juste, il est seulement plus détaillé visuellement.
Bon à savoir
La norme ISO 17123, consacrée aux procédures d’essai des instruments géodésiques, fournit un cadre méthodologique utile pour comparer des performances annoncées sur une base homogène plutôt que sur de simples arguments commerciaux.
Les facteurs qui dégradent la précision d’un nuage de points TLS
Paramètres qui influencent la précision d’un nuage de points
La distance de mesure constitue le premier levier. Plus le scanner s’éloigne de la surface, plus la divergence du faisceau s’accentue, plus l’empreinte du spot laser grandit et plus la qualité des coordonnées se dégrade. Les travaux expérimentaux confirment que distance de scan et résolution angulaire influencent significativement les résultats. Une résolution angulaire plus fine améliore la précision des coordonnées, au prix d’un temps d’acquisition et d’un volume de données nettement supérieurs.
L’angle d’incidence joue un rôle tout aussi déterminant. Un faisceau qui frappe une paroi avec une inclinaison très oblique produit une empreinte allongée et une incertitude accrue sur la position du point. Les effets restent parfois de l’ordre du millimètre, mais ils s’additionnent sur un relevé complet.
La réflectivité de surface, la rugosité, la couleur et l’état du matériau modifient également le signal de retour. Les surfaces très sombres absorbent une partie de l’énergie, les surfaces polies ou vitrées génèrent des réflexions spéculaires et du bruit. L’atténuation atmosphérique, la poussière, la vapeur et les variations thermiques complètent cette liste de perturbations documentées dans les études consacrées à la qualité des mesures TLS.
Restent les facteurs liés à la mise en œuvre, souvent les plus sous estimés. Vibrations transmises par un plancher technique, trépied mal calé, erreur de centrage, déplacement pendant le balayage, mauvaise répartition des cibles de recalage, nombre de stations insuffisant ou géométrie défavorable. Dans un projet de relevé 3D scanner laser bâtiment, l’erreur de recalage finit fréquemment par peser plus lourd que l’incertitude instrumentale elle même.
Scanner laser terrestre vs scanner décapage laser, deux usages du laser
La confusion est fréquente, car les deux familles d’équipements utilisent un laser et un système de balayage. Pourtant, leur finalité diffère radicalement. Un scanner laser terrestre observe et mesure une surface, le laser y est un moyen de mesure. Un système de décapage laser agit sur la surface, le laser y est une source d’énergie destinée à retirer une peinture, un oxyde, une graisse ou un résidu de production. Dans ce second cas, le mot scanner désigne la tête optique qui déplace le faisceau selon un motif, une largeur et une vitesse définis, et non un instrument de métrologie 3D.
| Critère | Scanner laser terrestre | Scanner de décapage laser |
|---|---|---|
| Fonction principale | Mesurer et représenter une géométrie 3D | Nettoyer ou retirer une couche de surface |
| Résultat obtenu | Nuage de points, modèle 3D, mesures | Surface décapée, nettoyée ou texturée |
| Rôle du laser | Moyen de mesure sans contact | Source d’énergie appliquée au matériau |
| Paramètres critiques | Distance, angle d’incidence, résolution, recalage | Puissance, fréquence, vitesse de scan, recouvrement |
| Risque principal | Erreur de mesure ou de recalage | Échauffement, marquage ou altération du substrat |
| Indicateur de qualité | Exactitude géométrique vérifiée | Homogénéité du traitement et intégrité du support |
Les deux technologies se complètent néanmoins très bien. Avant une opération de préparation de surface, un relevé 3D documente la géométrie initiale d’un outillage, d’une matrice ou d’une structure. Après traitement, une seconde acquisition permet un contrôle dimensionnel et une comparaison des deux états.
Pour des pièces de petite dimension, un scanner de métrologie optique sera toutefois plus adapté qu’un TLS, dont le domaine naturel reste l’échelle du bâtiment, de l’atelier ou de l’ouvrage. Nos interventions de décapage laser sur bois et métal sont détaillées sur notre site.
Critères de choix d’un scanner laser 3D selon votre application
Principaux critères de sélection
Le choix se construit toujours à partir de l’usage final des données, jamais à partir de la seule fiche technique. Voici les critères que nous examinons systématiquement en amont d’un projet de numérisation :
- La portée utile, une portée longue est indispensable en scanner laser terrestre topographie ou sur ouvrage d’art, elle devient secondaire en intérieur
- La méthode de télémétrie, temps de vol pour les grandes distances, différence de phase pour la densité et la vitesse en espace restreint
- La précision requise par le livrable, un modèle de visualisation, une maquette BIM et un contrôle dimensionnel n’exigent pas les mêmes tolérances
- La vitesse de scan et l’autonomie, déterminantes lorsque le relevé s’effectue pendant un arrêt de ligne programmé
- La capacité de géoréférencement, par station totale, par cibles ou par GNSS selon le contexte du chantier
- La chaîne logicielle de traitement et les formats d’export vers la CAO, le BIM ou une plateforme collaborative
Un point mérite une attention particulière, la tolérance attendue sur le livrable. Demander un nuage de points millimétrique sur un site de plusieurs hectares a un coût de production sans rapport avec le besoin réel. Définir la tolérance avec l’équipe projet, avant le relevé, évite une surqualité inutile comme une insuffisance détectée trop tard.
Améliorer le recalage et la qualité du nuage de points
La qualité finale se joue autant sur la méthode que sur l’instrument. Multiplier les stations avec des recouvrements suffisants réduit les zones masquées et améliore la géométrie d’assemblage. Les cibles de recalage, sphères ou damiers, doivent être bien réparties dans les trois dimensions et visibles depuis plusieurs positions.
Limiter les distances excessives, éviter les visées trop rasantes et stabiliser le trépied sur un support ferme constituent des réflexes simples, souvent décisifs.
Le contrôle qualité, lui, doit reposer sur une référence indépendante. Comparer le nuage à des mesures de station totale, à des points GNSS, à des distances connues matérialisées sur site ou à des repères contrôlés permet de qualifier objectivement la précision nuage de points TLS avant livraison. Documenter pour chaque station la résolution choisie, la distance, les conditions et l’erreur de recalage apporte la traçabilité attendue par les maîtres d’ouvrage et les responsables techniques.
À retenir
La précision annoncée par un fabricant décrit une configuration d’essai, elle ne constitue jamais une garantie de résultat sur site. Seule une vérification par mesures indépendantes qualifie réellement un livrable 3D.
Des applications qui vont de la topographie au jumeau numérique
Le scanner laser terrestre BIM est aujourd’hui l’usage le plus visible, avec la production de maquettes tel que construit à partir du nuage de points, utiles pour arbitrer un projet de rénovation, préparer une intervention lourde ou alimenter un jumeau numérique.
En topographie et en génie civil, le TLS sert aux métrés, aux états des lieux et au suivi de déformation. Dans le patrimoine bâti, il documente des façades et des décors complexes sans aucun contact. En environnement industriel, il alimente la rétro ingénierie, le contrôle d’implantation de nouveaux équipements et la comparaison entre géométrie réelle et géométrie théorique.
Nous accompagnons ces projets de la définition du besoin jusqu’à la livraison des modèles exploitables, en articulant numérisation 3D et expertise laser industrielle. Vous trouverez le détail de nos prestations de numérisation sur notre site, et vous pouvez nous exposer votre contexte directement.
Aller plus loin avec le scanner laser terrestre
Maîtriser le scanner laser terrestre fonctionnement précision revient à accepter une idée simple, la performance d’un relevé 3D ne se lit pas sur une fiche produit, elle se construit sur le terrain. La méthode de télémétrie, la distance, l’angle d’incidence, la réflectivité des surfaces et la qualité du recalage pèsent autant que l’instrument lui même.
En définissant la tolérance attendue dès le cadrage du projet, puis en contrôlant le résultat avec une référence indépendante, vous obtenez un nuage de points réellement exploitable pour vos modèles BIM, vos études de rénovation ou vos contrôles dimensionnels.
En résumé : scanner laser terrestre, fonctionnement et précision
Le scanner laser terrestre combine une télémétrie laser précise et une observation angulaire fine pour produire des nuages de points denses, exploitables en topographie, en BIM, en génie civil ou en environnement industriel. La précision réellement obtenue dépend autant de l’instrument que de la distance, de l’angle d’incidence, de la nature des surfaces et de la qualité du recalage entre stations.
En définissant dès l’amont des tolérances réalistes, en choisissant une technologie adaptée (temps de vol ou différence de phase) et en mettant en place un contrôle qualité fondé sur des mesures indépendantes, vous transformez ces acquisitions en livrables 3D fiables. Utilisé dans ce cadre, le scanner laser terrestre devient un outil de métrologie robuste pour documenter l’existant, piloter une rénovation ou alimenter un jumeau numérique.
FAQ
Quelle distance idéale entre le scanner et la surface à relever ?
Il n’existe pas de valeur universelle, car elle dépend du modèle et du livrable visé. La règle pratique consiste à rester dans la plage où le constructeur garantit sa précision, et à rapprocher les stations dès que le détail attendu devient fin. Multiplier des visées moyennes donne presque toujours un meilleur résultat qu’une seule visée lointaine.
Le scanner laser terrestre peut-il mesurer des surfaces brillantes, vitrées ou très sombres ?
Ces surfaces restent délicates. Le verre laisse passer le faisceau, les surfaces polies renvoient une réflexion spéculaire et les matériaux très sombres absorbent une part importante de l’énergie. Dans ces cas, on modifie l’angle de visée, on rapproche la station ou on complète le relevé par des mesures de référence ponctuelles.
Combien de temps dure un relevé 3D sur site ?
La durée dépend du nombre de stations, de la résolution choisie et de l’accessibilité des zones. Un atelier de taille moyenne se relève souvent en une journée, mais le traitement, le recalage et la modélisation représentent généralement la part la plus longue du projet.
Faut-il un géoréférencement pour tous les projets ?
Non. Un relevé en coordonnées locales suffit pour de nombreux usages internes, comme une étude d’implantation. Le géoréférencement devient indispensable dès que les données doivent être croisées avec un SIG, un plan topographique existant ou plusieurs campagnes de mesure réalisées à des dates différentes.
Peut-on exploiter un nuage de points sans logiciel métier ?
La consultation simple est possible via des visionneuses légères ou des plateformes en ligne. En revanche, la segmentation, la modélisation et le contrôle dimensionnel nécessitent des outils spécialisés et une interprétation experte du nuage, étape où se joue l’essentiel de la valeur du livrable.
